导频式减压阀型DR ... L5X

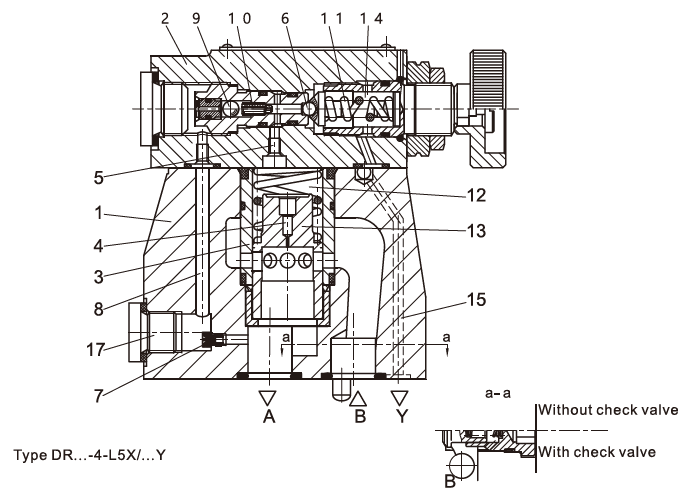

压力控制阀型DR系列L5X是导频电压减压阀。它们用于控制系统中的二次电路。他们主要由主阀（1）组成，主阀组件（1）和带压力调节元件的先导阀（2）组成。
在静态状态下，阀门通常是打开的，流体从B端口B通过主阀芯（3）。端口A的压力在主阀芯（3）的下侧上的作用，通过节流阀孔（4）起到其弹簧侧。通过通道（5），流体也用在导阀（2）的球阀（6）上起作用。同时，压力流体通过节流阀（7），控制线（8），止回阀（9）和节流阀（10）流到球阀（6）。基于弹簧（11）的设定值，控制活塞（13）保持打开，然后流体可以从端口B无流动到端口A，直到端口A超过弹簧（11）的压力，然后球阀门（6）打开。控制活塞（13）移动以关闭位置。当端口A处的压力与弹簧时的设定值平衡时，压力降低如预期实现。控制油通过通道（15）从弹簧室（14）返回到罐。
止回阀（16）可任选地配合，以提供从A线到B线的自由回流。
压力表连接（17），用于监测端口A的减压。
导频式减压阀型DR ... L5X
压力控制阀型DR系列L5X是导频电压减压阀。它们用于控制系统中的二次电路。他们主要由主阀（1）组成，主阀组件（1）和带压力调节元件的先导阀（2）组成。
在静态状态下，阀门通常是打开的，流体从B端口B通过主阀芯（3）。端口A的压力在主阀芯（3）的下侧上的作用，通过节流阀孔（4）起到其弹簧侧。通过通道（5），流体也用在导阀（2）的球阀（6）上起作用。同时，压力流体通过节流阀（7），控制线（8），止回阀（9）和节流阀（10）流到球阀（6）。基于弹簧（11）的设定值，控制活塞（13）保持打开，然后流体可以从端口B无流动到端口A，直到端口A超过弹簧（11）的压力，然后球阀门（6）打开。控制活塞（13）移动以关闭位置。当端口A处的压力与弹簧时的设定值平衡时，压力降低如预期实现。控制油通过通道（15）从弹簧室（14）返回到罐。
止回阀（16）可任选地配合，以提供从A线到B线的自由回流。
压力表连接（17），用于监测端口A的减压。
