减压阀，直接操作，型DR5DP ... 10
阀型DR 5 DP是具有次级侧的压力浮雕功能的三通直接操作压力减压阀。

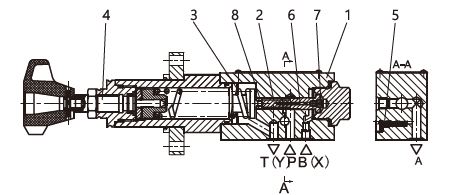

它用于降低系统压力。二次压力由压力调节元件（4）设定。
在静止位置，阀门通常是打开的，并且压力流体从端口P不阻止地流到端口A.通过控制线（6）和喷雾器在与压缩弹簧（3）相对的阀芯区域中的压力作用喷嘴（7）。当端口A的压力获得压缩弹簧（3）时的值设置时，控制线轴（2）移动到控制位置并保持端口恒定的设定压力。内部控制油由端口A或来自端口X.如果端口A的压力仍然增加由于致动器上的外力仍然增加，则控制线轴（2）仍然向压缩弹簧（3）进一步移动。这使得通过控制线轴上的控制焊盘（8）打开流动路径（2）。然后流液流回罐以防止任何进一步的压力升高。
弹簧室中的流体总是通过端口y排出到外部罐。对于从端口A到端口P的自由回流，可以安装可选的止回阀（5）。
减压阀，直接操作，型DR5DP ... 10
阀型DR 5 DP是具有次级侧的压力浮雕功能的三通直接操作压力减压阀。
它用于降低系统压力。二次压力由压力调节元件（4）设定。
在静止位置，阀门通常是打开的，并且压力流体从端口P不阻止地流到端口A.通过控制线（6）和喷雾器在与压缩弹簧（3）相对的阀芯区域中的压力作用喷嘴（7）。当端口A的压力获得压缩弹簧（3）时的值设置时，控制线轴（2）移动到控制位置并保持端口恒定的设定压力。内部控制油由端口A或来自端口X.如果端口A的压力仍然增加由于致动器上的外力仍然增加，则控制线轴（2）仍然向压缩弹簧（3）进一步移动。这使得通过控制线轴上的控制焊盘（8）打开流动路径（2）。然后流液流回罐以防止任何进一步的压力升高。
弹簧室中的流体总是通过端口y排出到外部罐。对于从端口A到端口P的自由回流，可以安装可选的止回阀（5）。
