这是描述液压控制阀
拥有先进的设备和合格的工人,Hislohydrauric.com是众所周知的,作为专业的中国辫子软管制造商。我们拥有专业的员工,专业从事本厂制造高质量的液压。欢迎光临批发高精度一丝辫子软管,价格便宜。
产品规格:
压力截止阀,试点操作类型DA / DAW ... L5X
压力控制阀型DA / DAW是导频电压截止阀。
它们用于将液体充电到系统中的蓄能器,或卸下高/低压泵系统中的低压泵。
压力截止阀基本上由带有阀芯组件(3)的主阀(1)组成,具有压力调节元件和止回阀(4)的先导阀(2)。在阀门尺寸10中,止回阀(4.1)内置在主阀(1)中。在阀尺寸25和32中,止回阀(4.2)内置于安装在主阀(1)下方的单独板中。

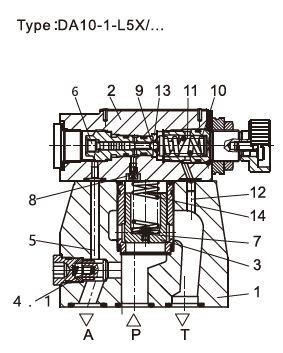

压力截止阀型DA
将泵从p转移到a到p到t.
泵通过止回阀(4)进入液压系统(P到A)。端口A中的压力通过导频线(5)在试验控制阀芯(6)上。同时,端口P中的压力通过通过孔(7)和(8)通过导阀(2)中主阀芯(3)和球(9)的弹簧加载侧。一旦达到液压系统中的设定压力,球(9)就抬起弹簧(10)。压力流体现在通过孔(7)和(8)流入弹簧室(11)。流体通过控制线(12)在阀型DA中的控制线(12)内部返回到罐。L5X / ...或通过控制线(13)在阀门类型DA .. L5x / .. Y ...由于孔口( 7)和(8),现在在主阀芯(3)处呈现压降。主阀芯(3)现在抬起座椅,并从P到T开口连接。止回阀(4)从A到P关闭连接。球阀(9)通过先导阀芯通过系统压力打开。 (6)。
将泵从P到T转移到P到A.
导段阀芯(6)的面积比球(9)的有效面积大10%或任选地为17%。因此,导阀(6)上的有效力量大于球上的有效力(9)的10或17%。
当致动器压力降至对应于开关压差的截止压力时,弹簧(10)将球(9)推到其座椅上。然后在主阀芯的弹簧加载的侧面上建立压力(3)。与弹簧(14)结合,主阀芯(3)关闭了隔离P到T的连接。泵流通过止回阀(4)再次通过液压系统(P到A)。

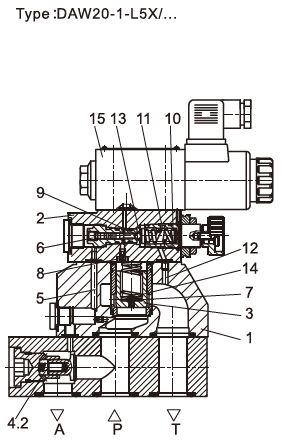

压力截止阀型DAW
该阀的功能基本上与DA阀相同。电磁阀定向阀(15)可以将导阀的设置切断从P到A或从P切换到T.
我们是中国优秀的中国制造商。我们的产品,如一条线辫子软管,液压控制阀供应商,分流制造商,液压阀供应商,液压阀门出售,具有优良的品质和价格实惠。期待您的询问。
