压力序列阀，导频操作，型DZ ... L5X
压力阀DZ是导频的压力序列阀。它们用于辅助电路的压力依赖性序列切换。

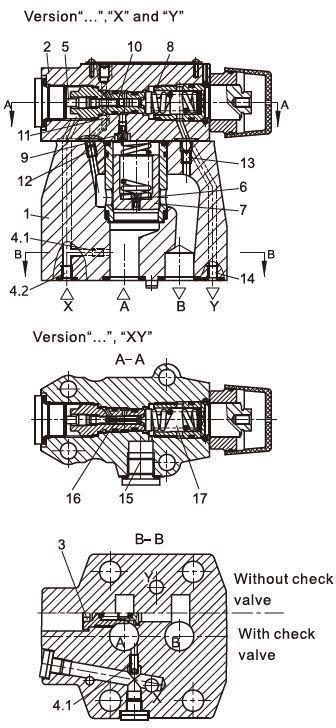

压力序列阀基本上由主阀（1）组成，主阀门（1）与主阀芯插入件（7），导阀（2），带压力调节元件和可选止回阀（3）。
阀门功能取决于导频油排水配置：
键入dz .. -.- l5x / .....
（控制线4.1,12和13打开;控制线4.2,14和15插入）
端口A中的压力通过控制线（4.1）在导阀（2）的导阀（5）上作用。同时它通过孔口（6）在主阀芯（7）的弹簧加载侧上起作用。当压力超过弹簧（8）的设定值时，先导阀芯（5）靠在弹簧（8）上移动。主阀芯（7）的弹簧加载侧的流体通过孔（9），控制焊盘（10）和控制线（11）和（12）流动到端口B.现在有压力下降（7），从端口A到端口B的连接打开，以保持弹簧（8）设定的压力。先导阀芯（5）的泄漏油通过控制线（13）导致端口B.可选的止回阀（3）可以安装从B到A的自由流动。
序列阀型DZ .. -.- L5x / ... x ..
（打开控制线4.2,12和13;控制线4.1,14和15插入）该阀的功能主要与阀门DZ / ...为单独的。然而，在压力序阀类型DZ上.. -.- l5x / ... x ..信号通过控制线（4.2）在外部实现。
序列阀型DZ .. -15x / ... y ..
（控制线4.1 12和14或15打开;控制线4.2和13插入）该阀的功能主要与阀门类型DZ ..-L5X / ....但是，对于DZ而言，例如，用于DZ .. -.- L5x / ... y ..在先导阀芯（5）处泄漏必须通过线（14）或（15）泄压到无压力的罐中。通过线（12）送到Port B端口B.
旁通阀型DZ ..- L5x / ... XY ..
（控制线4.2 14或15打开;端口X中的控制线4.1,12和13插入）压力通过控制线（4.2）在导阀（2）中的先导阀（5）上起作用。在端口A中的相同时间压力通过孔口（6）在主阀芯（7）的弹簧装载侧上的作用。当端口X中的压力超过弹簧（8）的设定值时，先导线轴（5）靠在弹簧（8）上移动，流体可以从主阀芯（7）的弹簧加载侧流入弹簧通过孔口（9）和线（16）和线（16）的腔室（17）和主阀芯的弹簧加载侧的压力减小，因此，流体可以从端口A流到最小压力损失。弹簧室（17）中的导频油应通过管线（14）或（15）排出到罐中而无需压力。可选的止回阀（3）可以安装从B到A的自由流动。
